В этом уроке автокад мы рассмотрим возможность объединения двух (и более) линий в одну. В заголовке статьи вы могли прочесть — как объединить в автокаде лилинии И ОБЪЕКТЫ. Однако, про объединение объектов в автокаде я буду говорить не так подробно (подробнее об этом будет говориться в одной из следующих статей).  Сегодня же основное внимание я уделю именно объединению в автокаде линий, а именно графических объектов ОТРЕЗОК (Что такое отрезок и как его начертить в AutoCAD?). И сейчас вы поймете, почему.

Дело в том, что для того, чтобы в AutoCAD объединить линии, они должны обладать условием связанности. Что это означает? Условие связанности  — это когда две или несколько линий были ранее нарисованы одной командой ОТРЕЗОК (или если они соприкасаются в одной точке). То есть после выбора команды ОТРЕЗОК нужно нарисовать линии одну за другой, не нажимая Enter. И только когда все линии будут готовы, можно завершить команду ОТРЕЗОК нажатием Enter. Только нарисованные таким способом линии могут быть объединены в автокаде. Со связанными объектами дело обстоит сложнее. Объединять отрезки (линии) мы будем при помощи объекта Полилиния (Что такое полилиния?).

1. Создайте в AutoCAD два связанных отрезка (линии): при помощи одной команды ОТРЕЗОК. Нажмите Enter.

Хотя оба отрезка выглядят на чертеже как один объект, при наведении курсора мыши на один из них — выделяется только один отрезок, второй же остается незадействованным. Наша цель – сделать так, чтобы оба отрезка выделялись при наведении курсора мыши на один из них. Это и означает объединить отрезки в автокаде, превратив их в единую полилинию.

2. Для объединения в автокаде отрезков используется команда ПОЛРЕД (буквально – редактировать полилинию). Введите ее в командной строке.

Если вы не работаете с командной строкой, используйте вызов из верхнего меню:

Редактировать – Объект – Полилиния

В любом случае, вы вызовете один и тот же диалог.

3. В диалоге Выберите полилинию щелкните левой кнопкой мыши по одному из отрезков.

Хоть это и не полилиния, а обычный отрезок, сейчас мы его в таковую превратим.

4. В диалоге Сделать его полилинией? нажмите Д и Enter.

Теперь наш первый отрезок стал полилинией.

5. В диалоге Задайте опцию выберите Добавить

Этой командой мы объединим второй отрезок с полилинией.

6. В диалоге Выберите объекты щелкните мышью по второму отрезку, затем Enter, и еще раз Enter.

В строке команд должна появиться команда Добавлено сегментов: 1

Это означает, что вы успешно добавили второй отрезок к первому (полилинии). Если появилась надпись Добавлено сегментов: 0, скорее всего, отрезки не обладают условием связанности.

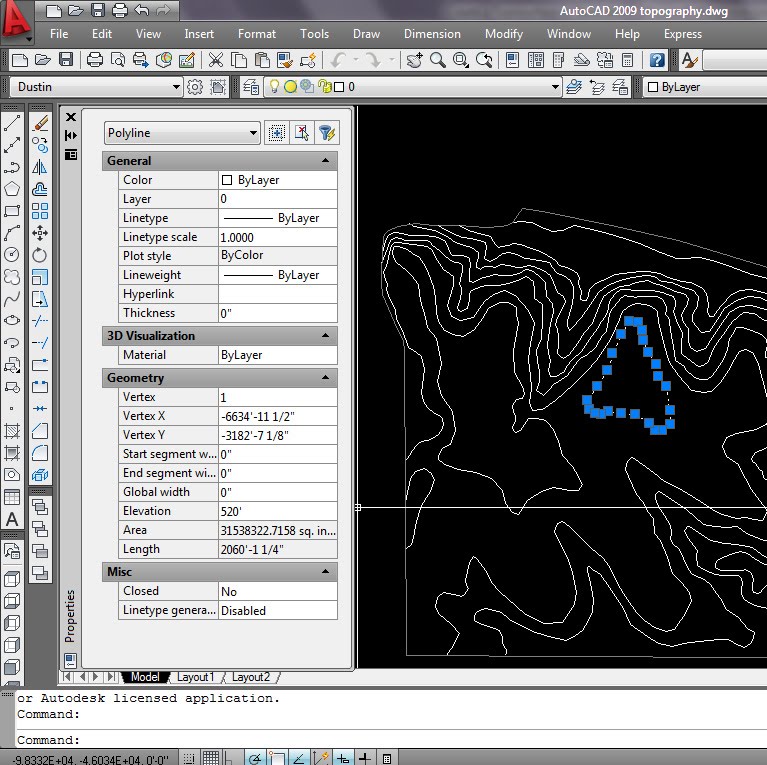

Объединение линий в автокаде завершено. Теперь, при наведении курсора мыши на один из отрезков, второй также будет выделен.

Значит оба отрезка были успешно объединены в полилинию.

Если вам необходимо объединить более двух отрезков, просто повторяйте действия п. 6

Таким же образом могут быть соединены дуги в автокаде (для этого все дуги должны иметь общую  точку соприкосновения).

Вот, пожалуй, вкратце о том, как объединить линии в автокаде.
