На автомобилях «классической» серии не предусматривалась установка усилителей рулевого управления. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 является неплохим элементом тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, производите маневры на парковке, вращать руль становится всё труднее и труднее.

Именно для того, чтобы облегчить маневрирование на маленьких скоростях, необходимо устанавливать электроусилитель руля на ВАЗ-2107. Это отдельный блок, который монтируется в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется для монтажа только набор ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

электроусилитель руля на ВАЗ-2107

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля "Приоры". Но для этого вам придется дополнительно купить пластину и карданчик. Задачи, с которыми справляется ЭУР:

  1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
  2. Облегчение управления во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
  3. Электроусилитель выступает как элемент тюнинга.

Но даже если вы за рулем уже много лет, вряд ли сможете отказаться от такого усовершенствования своей машины. Ведь установка электроусилителя руля позволит облегчить движение по городским улицам.

электроусилитель руля Приора

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

  1. Электромеханический.
  2. Гидравлический.

При работе гидравлического усилителя рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих труб, насоса, специального резервуара и рабочей жидкости. При помощи насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворачивание колёс.

Следовательно, вращать рулевое колесо будет намного легче. В общем конструкция гидравлического усилителя очень сложна, монтаж выполняется долго, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

электроусилитель руля на ВАЗ

Если на автомобиле не предусмотрен монтаж гидроусилителя, то установить его очень сложно. Придётся приобретать дополнительные детали, а также вносить очень серьезные изменения в механизм рулевого управления. Именно по этой причине устанавливать гидроусилитель на "семёрке" нецелесообразно.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на "семёрку" очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.

электроусилитель руля 2110

Комплектация

Без переделок можно установить электроусилитель руля "Приоры" на "семёрку". С таким же успехом применяются изделия, выпускаемые заводом «Авиаагрегат». Комплектация устройства:

  1. Непосредственно электроусилитель.
  2. Промежуточный карданный вал.
  3. Крепежи.
  4. Электропроводка.
  5. Кронштейны крепежа электроусилителя на руле "семёрки".
  6. Декоративный жгут.

При покупке обязательно проверьте комплектацию прибора. Если какого-то элемента в коробке нет, то необходимо сразу об этом сообщить продавцу. В противном случае при монтаже возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, который снижает усилие, необходимое для поворачивания колес. Причём работать он начинает одновременно с тем, как водитель поворачивает руль. Прибор способен снизить нагрузку, необходимую для поворачивания рулевого колеса, в 5,7 раза.

установка электроусилителя руля

Другими словами, если вы до монтажа устройства прикладывали усилие в 20 кг, то после для аналогичного действия хватит всего лишь 3,5 кг. Этапы работы устройства:

  1. При помощи датчика момента определяется, в каком направлении вращает руль водитель.
  2. Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
  3. При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

При помощи датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля. Если скорость мала, то вращать руль становится тяжелее. Поэтому блок управления понимает, что необходимо увеличить коэффициент усиления. И наоборот, если вы движетесь с большой скоростью, то усилие нужно меньшее прикладывать. Поэтому электрический усилитель руля не участвует в управлении.

Начало работы устройства начинается через 5 секунд после того, как водитель включает зажигание. Если вдруг произошла какая-либо поломка в электрическом усилителе, автоматическая система управления отключит его, в результате автомобиль будет переведён в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг возникнет поломка прибора. Поэтому за сохранность своей жизни вы можете не переживать.

Монтаж электроусилителя на "семерку"

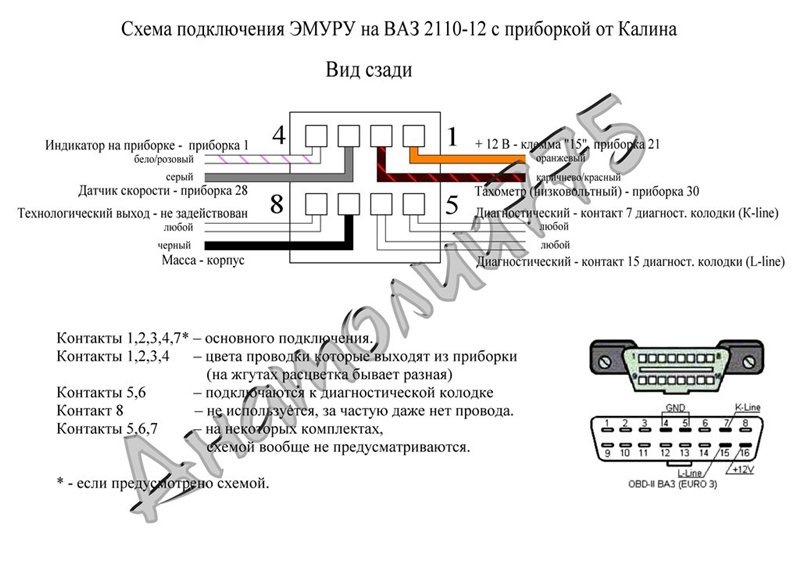

Структурная схема подключения электрического усилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

электроусилитель руля 2107

Чтобы установить электроусилитель руля на 2107, вам необходимо выполнить следующие действия:

  1. Отключите аккумулятор на батарею, чтобы не возникло короткого замыкания при проведении работ.
  2. Выкрутите винты, которыми закреплен чехол на рулевой колонке.
  3. Снимите кардан рулевого управления, на его место поставьте новый, который находится в комплекте устройства.
  4. В инструкции обязательно найдёте схему, по которой необходимо высверлить отверстия, с помощью которых будет закреплен корпус усилителя.
  5. Закрепите весь механизм.
  6. Произведите подключение проводов, идущих от датчиков частоты вращения двигателя и скорости.
  7. Подключите питание устройства, используя предохранитель.
  8. Затем необходимо установить на место кожух и произвести подключение клемм аккумуляторной батареи.

Работа по монтажу займёт не более двух-трех часов. Гарантированный срок эксплуатации электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, необходимо правильно установить. Проблема заключается в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попробовать скрыть тот факт, что на автомобиле установлен электроусилитель. Для этого достаточно отключить его от питания. Если это не сделать, то во время диагностики люфта механик поймет, что произведена доработка. И талон технического осмотра он вам не выдаст. Поэтому, чтобы всё было законно, нужно распечатать письмо, которое выдает завод-изготовитель ЭУРа. В нём говорится о том, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для монтажа на ВАЗ-2107. Копию этого письма нужно иметь при себе во время прохождения ТО.

Вместе с этим письмом у вас должна быть справка, которая выдается автосервисом, на котором производилась установка устройства. Только при наличии всех этих документов вам могут выдать диагностическую карту. Если даже при условии наличия этих документов вам не дают диагностическую карту, необходимо требовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты вам не могут.
